挖掘机如何加装自发电吸盘,自发电磁吸盘原理
想要将电磁吸盘安装在挖掘机上,难点在于挖掘机自身没有电磁吸盘需要的三相电。在过去电磁吸盘供电方式有两种:一是在挖机后面拉一根电缆,可以解决电磁吸盘供电问题但是增加了安全隐患。二是在挖掘机后部加一台柴油发电机,但柴油发电机需要额外加油。无形中增加生产成本,而且柴油发电机故障率较高。

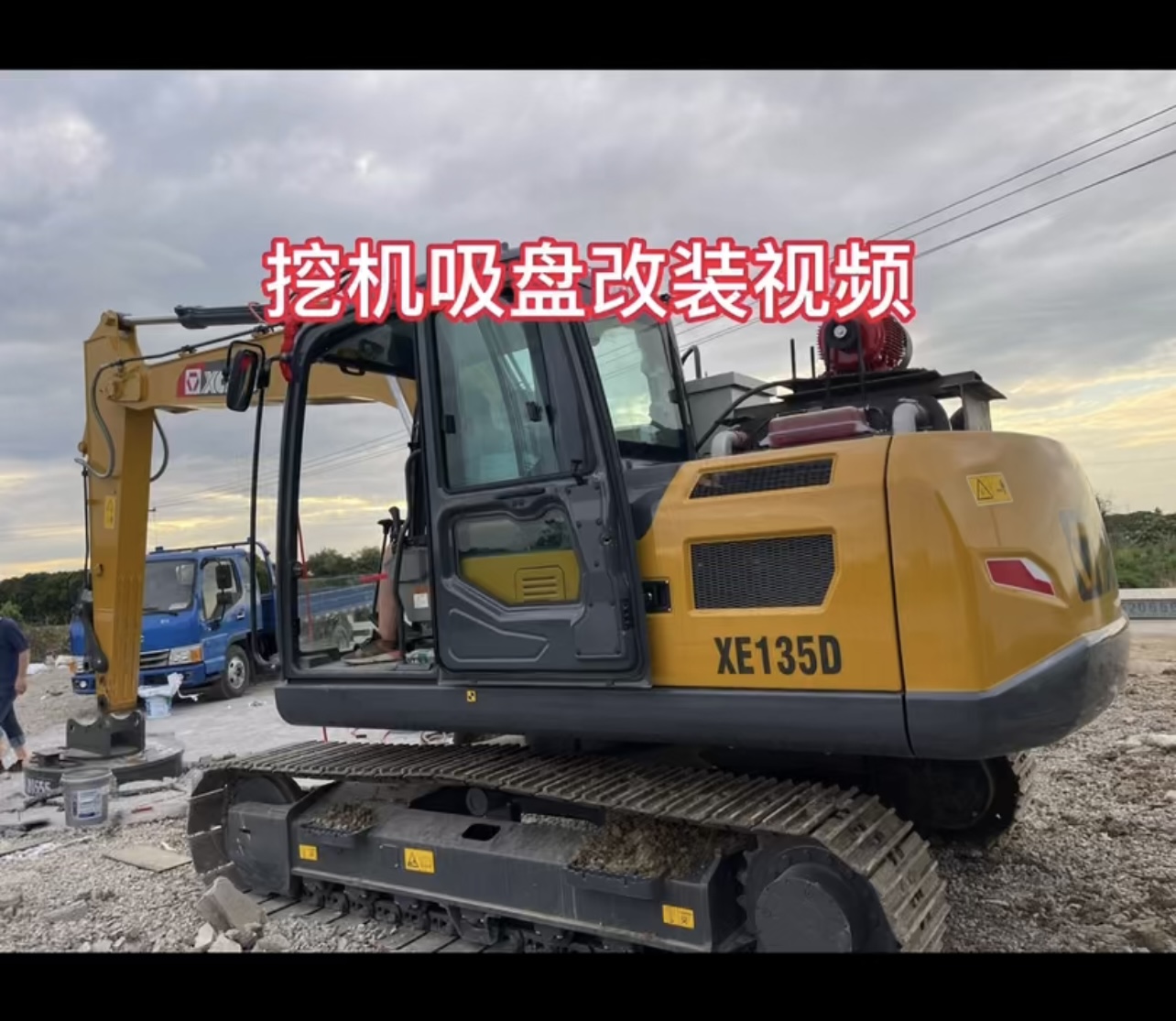

现在有永磁自发电机的帮助,一台挖掘机可以直接带动一台电磁吸盘。无需外加其他动力,安装时首先要确定挖掘机的型号,不同挖掘机的型号可以改装的电磁吸盘也是不同的。
以小松220为例:发动机额定功率170KW、工作时转速2000转左右。该车型可以加装1.2米至1.5米的电磁吸盘,依据挖掘机的成色来判断。

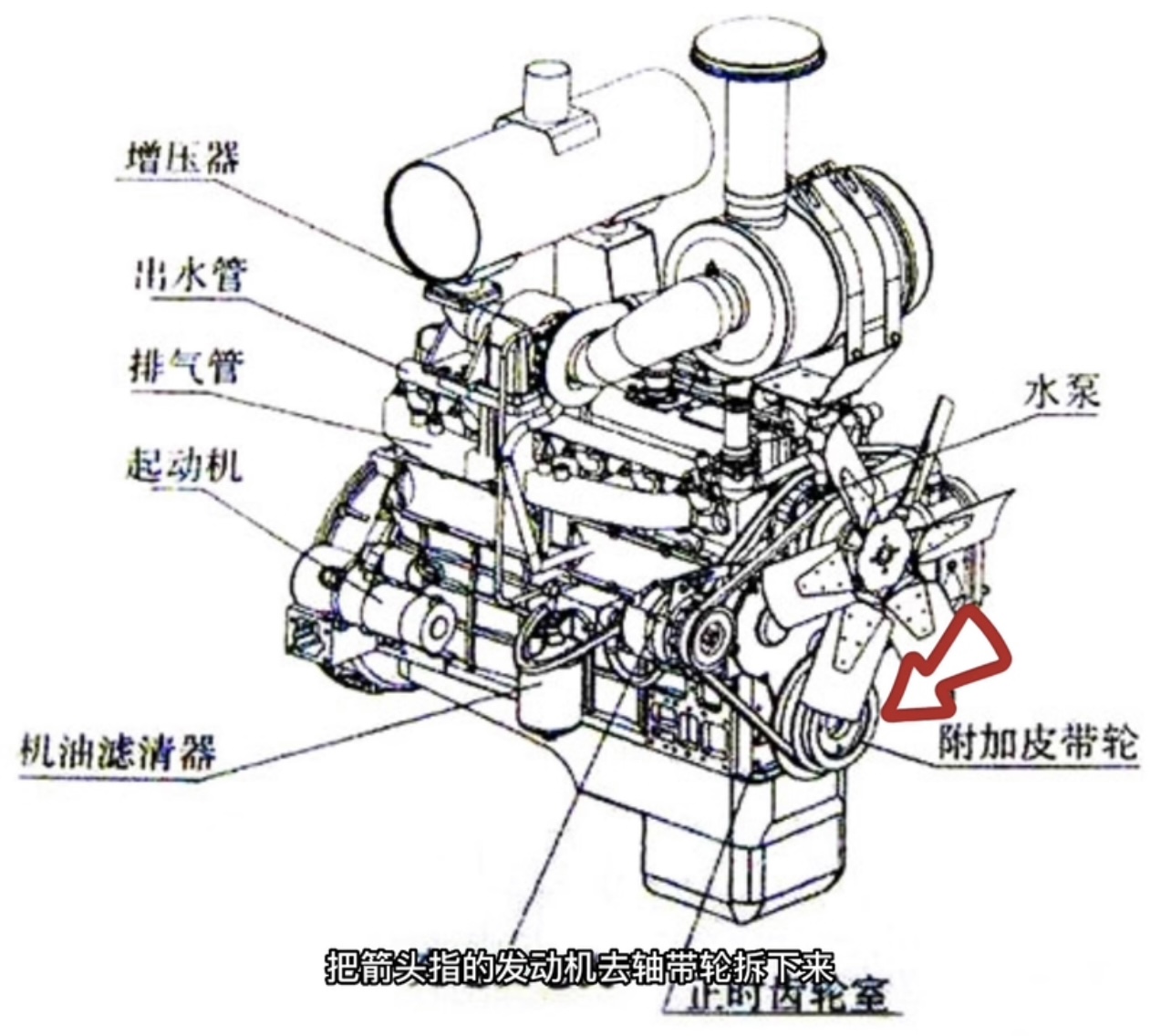

改装时先将挖掘机发动机曲轴皮带轮拆下加装一个B型槽200轮径的双槽皮带轮用于带动永磁发电机。

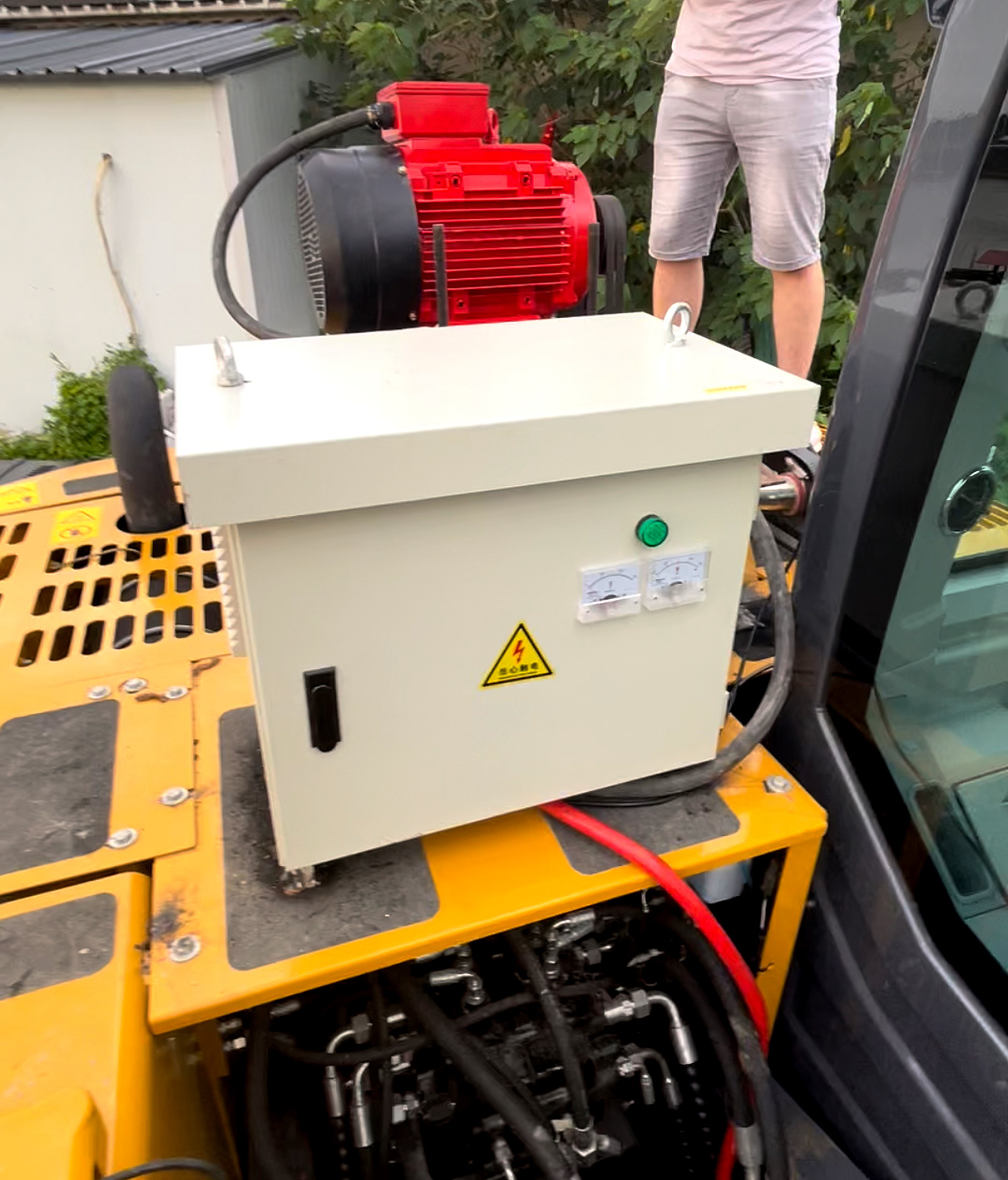

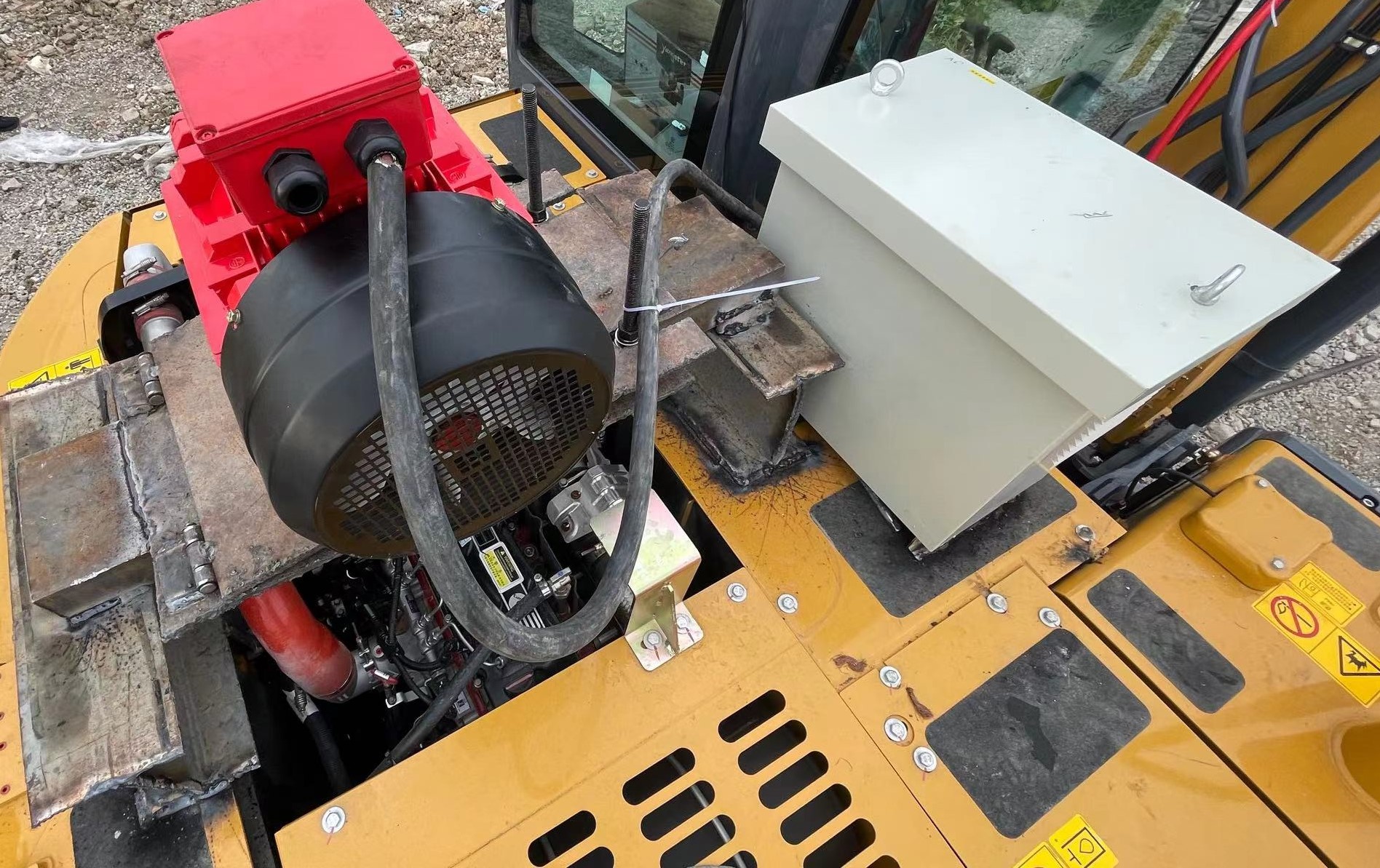

皮带轮安装好之后,开始安装发电机。一般会将发电机安装在挖机发动机上方使用两块合页板固定,这样固定好之后发电机可以上下调节皮带的松紧程度。

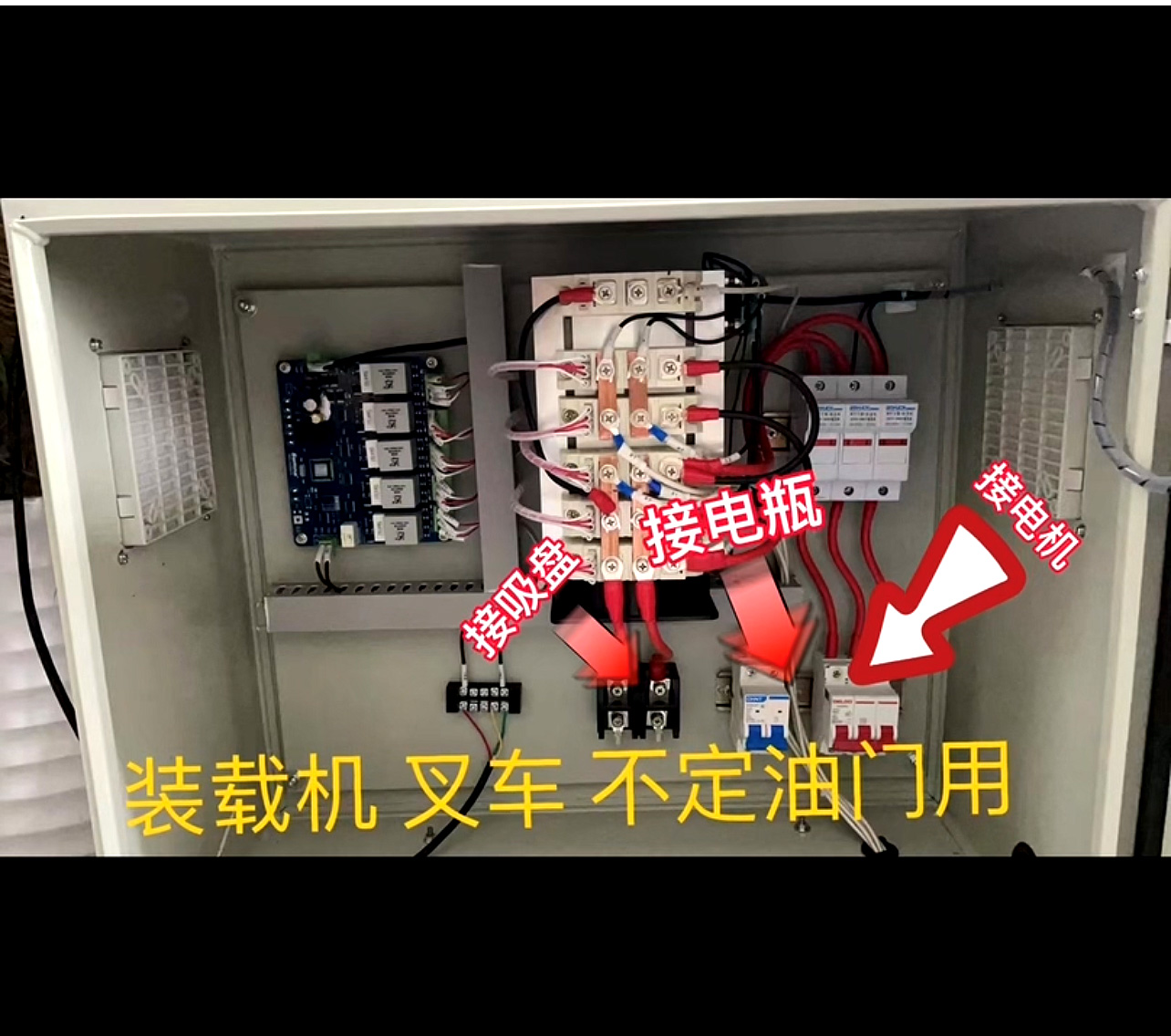

发电机安装固定好之后,将控制柜固定在驾驶室后侧方便驾驶员监控电磁吸盘工作状态
所有配件固定好之后开始接线,永磁自发电机发电压约为220伏,属于三相电接线时没有顺序三根线在控制柜开关压实就可以,电磁吸盘电源线为正负两根同样没有顺序压实即可
上述所有工作完成之后,挖掘机打火试机。检查发电机输出电压在200伏-250伏之间即可
然后电磁吸盘吸料实验,吸料正常、放料利索、不反磁为正常,检查好后开始正常使用
